Ihre Kreativität ist unser Anspruch

Jedes Jahr entwickeln wir für unsere Kunden maßgeschneiderte Streckmetall-Projektmaschen und damit einzigartige Lösungen – von avantgardistisch über märchenhaft bis funktional.

Über klassische Streckmetall-Geometrien hinaus – Rautenmasche, Sechseckmasche, Rundlochmasche, Quadratmasche – gestalten und fertigen wir visionäre 3D-Steckmetalle, die neue Maßstäbe in Design und Technik setzen.

Realisieren Sie mit Streckmetall aussagekräftigen Projekte. Es gibt eine überwältigenden Anzahl von Möglichkeiten Streckmetall individuell und excellent für Ihr Projekt zu gestalten.



Flexible Lösungen



50+ Jahre Erfahrung

Streckmetallmaschen
für die Fassade

All

3D-Maschen

Großmaschen

Kleinmaschen

Mittelmaschen

Rundlochung

Streckmetall Fassadenmasche Architektur Grossmasche ELLISSE

Ellisse 400

T 400 x 140(320) x 150 x t mmFrontaler freier Querschnitt: 6,5%

EF 400/1

R 400 x 140(230) x 100 x t mmFrontaler freier Querschnitt: 17%

Opera 400

E 400 x 140(305) x 150 x t mmFrontaler freier Querschnitt: 5,5%

Italy

R 400 x 140(140) x 33 x t mmFrontaler freier Querschnitt:63%

EF 400

R 400 x 140(180) x 80 x t mmFrontaler freier Querschnitt:22%

Meridiana

E 350 x 120(120) x 33 x t mmFrontaler freier Querschnitt:59%

Luna 400

T 400 x 150(100) x 40 x t mmFrontaler freier Querschnitt:27,5%

Estesa

R 270x400(100) x 30 x t mmFrontaler freier Querschnitt:52,8%

Delta

R 250 x 90(96) x 25 x t mmFrontaler freier Querschnitt:59%

Stadium

E 200 x 65(70) x 20,6 x t mmFrontaler freier Querschnitt:56%

Coliseum

R 200 x 75(80) x 24 x t mmFrontaler freier Querschnitt:52,3%

Sierra

R 160 x 40(52) x 24 x t mmFrontaler freier Querschnitt:10,2%

MTC 3D LVR A91-95

MTC 3D LV 28

MTC 3D LS 75

3D-Design-Streckmetall eloxiert MTC LS 29

MTC 3D LS 29

MTC 3D LV 43S

MTC 3D LS 50

MTC 3D LS 134/2

MTC 3D LV 20S

Vela 300

E 300 x 100(100) x 28 x t mmFrontaler freier Querschnitt:54,5%

Phoenix

E 250 x 35(35) x 15 x t mmFrontaler freier Querschnitt:25%

Prisma

E 200 x 65(35) x 15 x t mmFrontaler freier Querschnitt:20,5%

College

E 160 x 40(40) x 18 x t mmFrontaler freier Querschnitt:15,4%

Omega

E 160 x 40(52) x 24 x t mmFrontaler freier Querschnitt:15%

Academy

R 115 x 40 (48) — 20 x t mmFrontaler freier Querschnitt:26%

Lucerna

E 150 x 56(56) x 21,5 x t mmFrontaler freier Querschnitt:29,8%

Esperia

E 100 x 40(34) x 15 x t mmFrontaler freier Querschnitt:23,3%

Ambasciata

R 110 x 40(52) x 24 x t mmFrontaler freier Querschnitt:16%

Greca

E 100 x 40(15) x 4 x t mmFrontaler freier Querschnitt:52%

Grafica

E 100 x 40(34) x 10 x t mmFrontaler freier Querschnitt:51,5%

Gate

R 76 x 31(35) x 11 x t mmFrontaler freier Querschnitt:42%

Reserve

R 90 x 30(38) x 18 x t mmFrontaler freier Querschnitt:10%

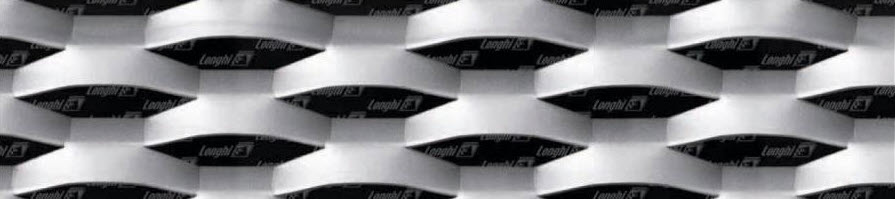

Esedra

E 70 x 26(26) x 10 x t mmFrontaler freier Querschnitt:29%

Idea

R 76 x 31(24) x 11 x t mmFrontaler freier Querschnitt:13,3%

Airport

R 62,5 x 20(25,5) x 9,1 x t mmFrontaler freier Querschnitt:42%

Privacy

R 62,5 x 20 (29) x 14 x t mmFrontaler freier Querschnitt:5,3%

Fils 21

E 45 x 15(13,4) x 5 x t mmFrontaler freier Querschnitt:33%

Fils 5

R 62,5 x 20(20) x 7,5 x t mmFrontaler freier Querschnitt:36%

RB 15

R 10 x 5,8 x 1,5 x t mmFrontaler freier Querschnitt:45%

RB 25

R 16 x 8 x 2 x t mmFrontaler freier Querschnitt:47%

RB35

R 28 x 10 x 2 x t mmFrontaler freier Querschnitt:55%

RB 45

R 28 x 14 x 5 x t mmFrontaler freier Querschnitt:33%

Terrace

R 43 x 18 x 8 x t mmFrontaler freier Querschnitt:14%

Village

R 43 x 23 x 10 x t mmFrontaler freier Querschnitt:15%

RB55

R 43 x 13 x 2,5 x t mmFrontaler freier Querschnitt:60%

Residence

R 45 x 18 x 8 x t mmFrontaler freier Querschnitt:11%

Office

62 x 22 x 10 x t mmFrontaler freier Querschnitt:12%

RB 65

R 62 x 23 x 8 x t mmFrontaler freier Querschnitt: 36%

Palace

R 85 x 30 x 13 x t mmFrontaler freier Querschnitt:18%

RB 75

R 85 x 35 x 11 x t mmFrontaler freier Querschnitt:48%

RB 85

100 x 34 x 11 x t mmFrontaler freier Querschnitt:45%

Country

R 100 x 30 x 11 x t mmFrontaler freier Querschnitt:30%

Urban

R 100 x 30 x 13 x t mmFrontaler freier Querschnitt: 17%

Exa 04

E 40 x 20 x 7 x t mmFrontaler freier Querschnitt:37%

Exa 05

E 50 x 23 x 8 x t mmFrontaler freier Querschnitt:43%

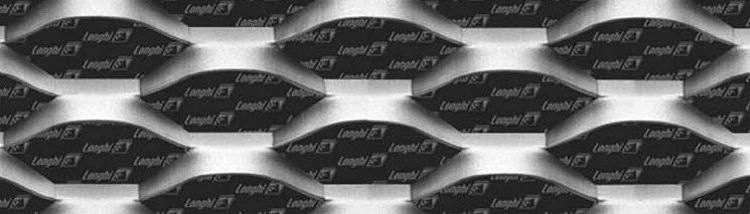

Exa 12

E 80 x 30 x 9 x t mmFrontaler freier Querschnitt:54%

Deco 91

E 45 x 8 x 3,5 t mmFrontaler freier Querschnitt:23%

Exa 16

E80 x 30 x 13 x t mmFrontaler freier Querschnitt:15%

Tau 10

Rundlochung Ø 2,5 mmT 6 x 4,5 x 1,3 x t mmFrontaler freier Querschnitt:43%

Tau 20

Rundlochung Ø 3,0 mmT 8 x 5,5 x 1,5 x t mm Frontaler freier Querschnitt:45%

Tau 30

Rundlochung Ø 5,0 mmT 10 x 7,3 x 1,6 x t mmFrontaler freier Querschnitt:50%

Tau 40

Rundlochung Ø 10,0 mmT 20 x 15,5 x 3,25 x t mmFrontaler freier Querschnitt:57%

Tau 50

Rundlochung Ø 13 mmT 25 x 19 x 4,5 x t mm Frontaler freier Querschnitt:51%

Tau 60

Rundlochung Ø 15 mm T 30 x 24 x 6 x t mm Frontaler freier Q…

Tau 70

Rundlochung Ø 20 mm T40 x 31 x 8 x t mm Frontaler fre…

KD 100

Q 6 x 4,5 x 1,2 x t mm Frontaler freier Querschnitt:36%

KD 400

Q 16 x 11 x 3 x t mmFrontaler freier Querschnitt:46%

KD 300

Q 10 x 7 x 1,5 x t mmFrontaler freier Querschnitt: 57%

KD 200

Q 8 x 6 x 1,2 x t mmFrontaler freier Querschnitt:54%

R 43AS

R 43 x 17 x 2,1 x t mmFrontaler freier Querschnitt:36%

MTC 3D LS 75

MTC 3D LV 28

MTC 3D LVR A91-95

MTC 3D LS 29

MTC 3D LV 43S

MTC 3D LS 50

MTC 3D LS 134/2

MTC 3D LV 20S

Ellisse 400

T 400 x 140(320) x 150 x t mmFrontaler freier Querschnitt: 6,5%

EF 400/1

R 400 x 140(230) x 100 x t mmFrontaler freier Querschnitt: 17%

Italy

R 400 x 140(140) x 33 x t mmFrontaler freier Querschnitt:63%

Opera 400

E 400 x 140(305) x 150 x t mmFrontaler freier Querschnitt: 5,5%

EF 400

R 400 x 140(180) x 80 x t mmFrontaler freier Querschnitt:22%

Meridiana

E 350 x 120(120) x 33 x t mmFrontaler freier Querschnitt:59%

Luna 400

T 400 x 150(100) x 40 x t mmFrontaler freier Querschnitt:27,5%

Estesa

R 270x400(100) x 30 x t mmFrontaler freier Querschnitt:52,8%

Vela 300

E 300 x 100(100) x 28 x t mmFrontaler freier Querschnitt:54,5%

Phoenix

E 250 x 35(35) x 15 x t mmFrontaler freier Querschnitt:25%

Gate

R 76 x 31(35) x 11 x t mmFrontaler freier Querschnitt:42%

Reserve

R 90 x 30(38) x 18 x t mmFrontaler freier Querschnitt:10%

Esedra

E 70 x 26(26) x 10 x t mmFrontaler freier Querschnitt:29%

Idea

R 76 x 31(24) x 11 x t mmFrontaler freier Querschnitt:13,3%

Airport

R 62,5 x 20(25,5) x 9,1 x t mmFrontaler freier Querschnitt:42%

Privacy

R 62,5 x 20 (29) x 14 x t mmFrontaler freier Querschnitt:5,3%

Fils 21

E 45 x 15(13,4) x 5 x t mmFrontaler freier Querschnitt:33%

Fils 5

R 62,5 x 20(20) x 7,5 x t mmFrontaler freier Querschnitt:36%

RB 15

R 10 x 5,8 x 1,5 x t mmFrontaler freier Querschnitt:45%

RB 25

R 16 x 8 x 2 x t mmFrontaler freier Querschnitt:47%

RB35

R 28 x 10 x 2 x t mmFrontaler freier Querschnitt:55%

RB 45

R 28 x 14 x 5 x t mmFrontaler freier Querschnitt:33%

Terrace

R 43 x 18 x 8 x t mmFrontaler freier Querschnitt:14%

Village

R 43 x 23 x 10 x t mmFrontaler freier Querschnitt:15%

RB55

R 43 x 13 x 2,5 x t mmFrontaler freier Querschnitt:60%

Residence

R 45 x 18 x 8 x t mmFrontaler freier Querschnitt:11%

Office

62 x 22 x 10 x t mmFrontaler freier Querschnitt:12%

RB 65

R 62 x 23 x 8 x t mmFrontaler freier Querschnitt: 36%

Palace

R 85 x 30 x 13 x t mmFrontaler freier Querschnitt:18%

RB 75

R 85 x 35 x 11 x t mmFrontaler freier Querschnitt:48%

RB 85

100 x 34 x 11 x t mmFrontaler freier Querschnitt:45%

Country

R 100 x 30 x 11 x t mmFrontaler freier Querschnitt:30%

Urban

R 100 x 30 x 13 x t mmFrontaler freier Querschnitt: 17%

Exa 04

E 40 x 20 x 7 x t mmFrontaler freier Querschnitt:37%

Exa 05

E 50 x 23 x 8 x t mmFrontaler freier Querschnitt:43%

Exa 12

E 80 x 30 x 9 x t mmFrontaler freier Querschnitt:54%

Deco 91

E 45 x 8 x 3,5 t mmFrontaler freier Querschnitt:23%

Exa 16

E80 x 30 x 13 x t mmFrontaler freier Querschnitt:15%

KD 100

Q 6 x 4,5 x 1,2 x t mm Frontaler freier Querschnitt:36%

KD 400

Q 16 x 11 x 3 x t mmFrontaler freier Querschnitt:46%

KD 300

Q 10 x 7 x 1,5 x t mmFrontaler freier Querschnitt: 57%

KD 200

Q 8 x 6 x 1,2 x t mmFrontaler freier Querschnitt:54%

R 43AS

R 43 x 17 x 2,1 x t mmFrontaler freier Querschnitt:36%

Delta

R 250 x 90(96) x 25 x t mmFrontaler freier Querschnitt:59%

Stadium

E 200 x 65(70) x 20,6 x t mmFrontaler freier Querschnitt:56%

Coliseum

R 200 x 75(80) x 24 x t mmFrontaler freier Querschnitt:52,3%

Sierra

R 160 x 40(52) x 24 x t mmFrontaler freier Querschnitt:10,2%

College

E 160 x 40(40) x 18 x t mmFrontaler freier Querschnitt:15,4%

Prisma

E 200 x 65(35) x 15 x t mmFrontaler freier Querschnitt:20,5%

Omega

E 160 x 40(52) x 24 x t mmFrontaler freier Querschnitt:15%

Academy

R 115 x 40 (48) — 20 x t mmFrontaler freier Querschnitt:26%

Lucerna

E 150 x 56(56) x 21,5 x t mmFrontaler freier Querschnitt:29,8%

Esperia

E 100 x 40(34) x 15 x t mmFrontaler freier Querschnitt:23,3%

Ambasciata

R 110 x 40(52) x 24 x t mmFrontaler freier Querschnitt:16%

Greca

E 100 x 40(15) x 4 x t mmFrontaler freier Querschnitt:52%

Grafica

E 100 x 40(34) x 10 x t mmFrontaler freier Querschnitt:51,5%

Tau 20

Rundlochung Ø 3,0 mmT 8 x 5,5 x 1,5 x t mm Frontaler freier Querschnitt:45%

Tau 10

Rundlochung Ø 2,5 mmT 6 x 4,5 x 1,3 x t mmFrontaler freier Querschnitt:43%

Tau 30

Rundlochung Ø 5,0 mmT 10 x 7,3 x 1,6 x t mmFrontaler freier Querschnitt:50%

Tau 40

Rundlochung Ø 10,0 mmT 20 x 15,5 x 3,25 x t mmFrontaler freier Querschnitt:57%

Tau 50

Rundlochung Ø 13 mmT 25 x 19 x 4,5 x t mm Frontaler freier Querschnitt:51%

Tau 60

Rundlochung Ø 15 mm T 30 x 24 x 6 x t mm Frontaler freier Q…

Tau 70

Rundlochung Ø 20 mm T40 x 31 x 8 x t mm Frontaler fre…

Anwendungsbereiche
in der Architektur

Streckmetalle im Einsatz

Alle

3D-Masche

Großformat

Mittelformat

Fassaden

Decken

Farbigkeit

Parkhaus

Geländerfüllung

Sonnenschutz

Technische Details
zu Streckmetall

Streckmetall entsteht durch ein spezielles Verfahren, bei dem Metallbleche ohne Materialverlust geschlitzt und gleichzeitig in die gewünschte Form gestreckt werde.

Lassen Sie uns, Ihnen einen Überblick über die technischen Details von Streckmetall geben.

Wir zeigen Ihnen folgende Themen:



Technik Strecken



Maschen Streckgitter



Beschreibung der Maschen



Maschenverlauf



Oberflächenbehandlung

Strecken

Maschen Streckgitter

Beschreibung der Masche

Maschenverlauf

Oberflächenbehandlung/Farbe

technische details streckmetall 01 strecken

Maschen Streckgitter

streckmetall technischedetailsmaschenmasse

Maschenmaße

DL steht für die Maschenlänge und wird von der Mitte des Stegknoten bis zu der Mitte des anderen Stegknoten in der Diagonalen gemessen.

Für DC, die Maschenbreite, misst man von der Mitte des Stegknoten zu der Mitte des Stegknotens in der kurzen Diagonalen. (Quelle Italfim).

Masche im Schnitt

Die Stegdicke sp entspricht der Dicke des Materials, siehe Abbildung. Hingegen steht das Maß av für die Stegbreite zwischen den Öffnungen. (Quelle Italfim).

Maschenmaße

Die bereits vorgestellte Maschenlänge DL veräuft parrallel zu der Rollenbreite.
DL wird bei der Benennung zuerst genannt.

Das zweite Maß DC steht für die Länge des Zuschnitts. (Quelle Italfim).

Oberflächenbehandlung & Farben für Streckmetalle

Aktuelle Technologien ermöglichen eine große Bandbreite an Farben und Oberflächenbehandlungen.
Die Oberflächenbehandlung kommt erst nach dem Strecken zum Einsatz. Sobald das Streckgitter seine gewünschte Masche hat, können folgende Oberflächenbehandlungen zum Einsatz kommen:

Elektropolieren
Eloxieren
Feuerverzinken
Pulverbeschichten

Gerne beraten wir Sie zu den einzelnen Verfahren.
» Jetzt Kontakt aufnehmen!



Mehr als 50 Jahre Fachkompetenz



Individuelle Lösungen statt Standardoptionen



Beratung, die weiterdenkt

Vielfältige Lösungen mit Streckmetall – individuell für jede Anwendung

Gemeinsam mehr erreichen –
Innovation trifft Architektur

Architektur ist mehr als Design – sie verbindet Funktionalität, Ästhetik und Vision.

Mit Streckmetall eröffnen sich neue gestalterische Möglichkeiten, die Räume prägen und Strukturen lebendig machen. Gemeinsam mit Ihnen entwickeln wir Lösungen, die nicht nur optisch beeindrucken, sondern auch technisch überzeugen. Lassen Sie sich inspirieren und entdecken Sie, wie Streckmetall Ihr nächstes Projekt bereichern kann.

Architektur-anwendung

Ihre Kreativität ist unser Anspruch

Streckmetallmaschenfür die Fassade

Ellisse 400

EF 400/1

Opera 400

Italy

EF 400

Meridiana

Luna 400

Estesa

Delta

Stadium

Coliseum

Sierra

MTC 3D LVR A91-95

MTC 3D LV 28

MTC 3D LS 75

MTC 3D LS 29

MTC 3D LV 43S

MTC 3D LS 50

MTC 3D LS 134/2

MTC 3D LV 20S

Vela 300

Phoenix

Prisma

College

Omega

Academy

Lucerna

Esperia

Ambasciata

Greca

Grafica

Gate

Reserve

Esedra

Idea

Airport

Privacy

Fils 21

Fils 5

RB 15

RB 25

RB35

RB 45

Terrace

Village

RB55

Residence

Office

RB 65

Palace

RB 75

RB 85

Country

Urban

Exa 04

Exa 05

Exa 12

Deco 91

Exa 16

Tau 10

Tau 20

Tau 30

Tau 40

Tau 50

Tau 60

Tau 70

KD 100

KD 400

KD 300

KD 200

R 43AS

MTC 3D LS 75

MTC 3D LV 28

MTC 3D LVR A91-95

MTC 3D LS 29

MTC 3D LV 43S

MTC 3D LS 50

Architektur-
anwendung

Streckmetallmaschen
für die Fassade

Anwendungsbereiche
in der Architektur
